Ограничение слепящего эффекта: габаритная яркость

«Габаритная яркость — это отношение силы света в определенном направлении к проекции площади светящейся поверхности светильника на это направление». Этот показатель ограничивается за счет правильно продуманного защитного угла светильника. Для наглядности возьмем простые офисные светильники с призматическим и опаловым рассеивателями.

По ГОСТу 54350-2011 в соответствии с пунктом 6.1.5 и таблицей 6 для встраиваемых и потолочных светодиодных светильников с защитным углом 60…90° габаритная яркость не должна превышать 5000 кд/м2. Что касается настенных линейных светильников – то они не ограничены никакими нормативами (соответственно пункту 6.1.9).

Как рассчитать габаритную яркость

Светильник с призматическим рассеивателем

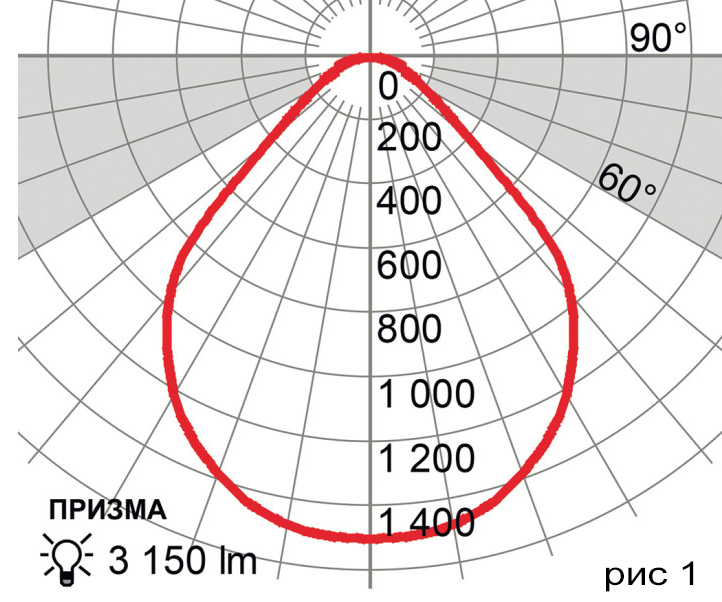

Потолочный накладной светильник (60х60 см или 30х120 см) с призматическим рассеивателем имеет кривую силу света (КСС), показанную на рисунке 1.

В зоне 60…90° световой поток равен 3150 лм и имеет максимальную силу света 201 кд в направлении 60°. Площадь его светящейся поверхности 0,56х0,56 м = 0,31 м2 , отсюда получаем расчет: 201 кд/(0,31 м2 х cos(60°)) = 1282 кд/м2.

В осевом направлении сила света этого светильника равна 1593 кд, получаете 1593/(0,31 м2). Отсюда следует, что габаритная яркость = 5139 кд/м2.

Светильник с опаловым рассеивателем

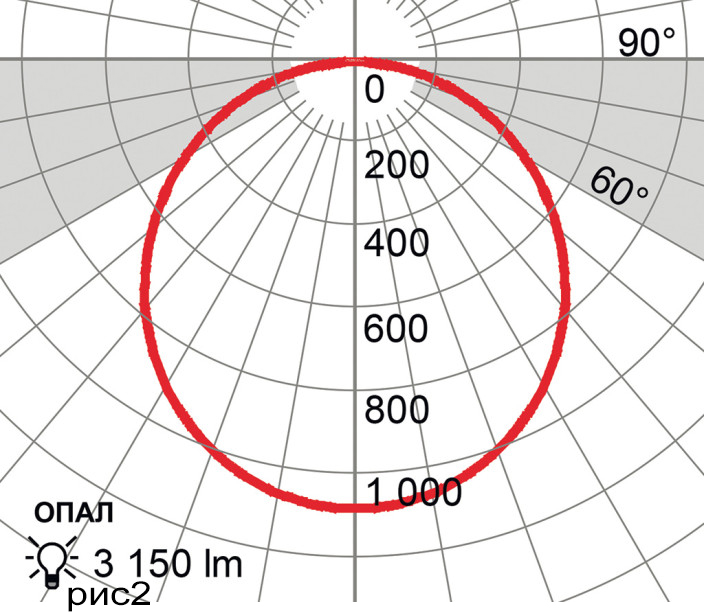

КСС светильника с опаловым рассеивателем показана на рисунке 2. При одинаковом (с предыдущим примером) световом потоке его максимальная сила света - 481 кд в направлении 60°. Получаем: 481 кд/(0,31м2x cos(60°)) = 3067 кд/м2. В осевом направлении сила света 1080 кд, отсюда 1080 кд/(0,31м2). Получаем габаритную яркость = 3483 кд/м2.

Из этих подсчетов можно сделать вывод, что типичные светодиодные светильники с призматическим или опаловым рассеивателем легко вписываются в нормативы, указанные ГОСТом. (если светильник размещается на потолке)

Из пропорции видно, что светильник с призматическим рассеивателем имеет максимально допустимый световой поток в 4 лм на 1см2 светящейся поверхности или 12000 лм на всю поверхность, но это практически недостижимо. Светильник с матовым рассеивателем имеет меньший предельный световой поток в 5100 лм или 1,6 лм на 1 см2 светящейся поверхности. Эта разница возникает из-за специфики распределения света: матовый плафон рассеивает свет в горизонтальных направлениях, а призматический способствует распределению света вниз.

Горизонтальная составляющая освещенности

Достаточная освещенность горизонтальной рабочей поверхности - это одно из основных и непреклонных требований, которые выполняются практически каждым. Но времена меняются и на смену бумажной работе приходит работа за монитором компьютера. Поэтому важным становится второй пункт правил освещения – цилиндрическая освещенность – это освещенность стенок воображаемого цилиндра, расположенного на высоте человеческой головы.

Если не обращать внимания на эту составляющую, то, например, в помещении без окон со встроенными потолочными светильниками с призматическим рассеивателем, у человека будет создаваться ощущение, что он находится в колодце, при том, что рабочая поверхность освещается достаточно хорошо.

Чтобы «образовать» горизонтальную составляющую освещенности, на стенах можно повесить настенные светильники или поставить торшеры.

Чтобы было проще, то лучшем решением в таких пространствах использовать светильники с опаловым рассеивателем, т.е имеется максимальная составляющая горизонтальной освещенности. Или, как еще один вариант, использовать линейные настенные светильники, которые изначально уже имеют хороший защитный угол.

Заметьте: если в комнате висит хотя бы один настенный светильник (бра) стены и потолок становятся светлыми. И это важный и существенный фактор. Световой поток настенных светильников идет по горизонтали от стены к стене, создавая световую атмосферу, схожую с помещением, имеющим большие окна.

Габаритная яркость и равномерность освещения рабочих поверхностей

В офисных помещениях рабочая поверхность должна быть освещена равномерно и просто, в отличии от частных интерьеров и ресторанов, которые наоборот стремятся создать уют и зонировать пространство акцентным и местным светом. Зонировать рабочие места по средствам освещения – сложная задача, посильная только светохудожнику.

Для тех, кто усложнять ничего не хочет, достаточно просто следовать нормативам равномерности освещенности, прописанные в актуализированной редакции СНиП 23-05-95 и в проекте стандарта ГОСТ Р (EН 12464-1:2011). Для того, чтобы соответствовать этим требованиям можно увеличить количество, либо же установить линейные потолочные светильники. Однако же, самым сильным выравнивающим свет способом будет использование протяженного настенного светильника.

Ограничение яркости линейных светильников

Линейные светодиодные светильники имеют хороший защитный угол, при габаритах 10х9 см максимальную длину до 6 м. Площадь светящейся поверхности рассеивателя будет 920 см2 на погонный метр (max световой поток до 2500 лм на погонный метр).

В базовом исполнении этот светильник имеет светодиоды теплого свечения с цветовой температурой 2700 К и индексом цветопередачи = 95CRI. Эту лампу отличает высокая однородность свечения, высокое рассеивание света через безбликовый матовый рассеиватель.

Использование длинных настенных светильников позволяет обеспечить необходимый для помещения световой поток при малой габаритной яркости.

Подведем итоги

Как мы рассчитали в самом начале потолочный светильник с матовым рассеивателем имеет световой поток 1,6 лм на 1см2 площади рассеивателя, линейный настенный — 1,44 лм на 1см2 площади рассеивателя.

В светотехнике, разница меньше чем 10% - не считается. Поэтому показатели светового потока этих светильников равны.

Следовательно, для настенного линейного светильника предельный световой поток составит 1400 лм на погонный метр, а для более узкого 600 лм на погонный метр. Такие не слепящие светильники можно размещать как угодно и на любом уровне.

Если использовать очень длинные настенные светильники, то их световые значения складываются в световые потоки нужно величины. Решается задача равномерности освещения и создается горизонтально направленный свет. Получается световую среду с малой габаритной яркостью схожая с комнатой с большими окнами.
